コペン、夜間照明もバッチリのアルミ調エアコンダイヤルDIY

「みんカラ」のバーツレビュー・整備手帳で既出のDIYですが、「みんカラ」を参考にエアコンダイヤルをアルミ調にしてみました。

まずは完成写真です。何と材料費はツマミ462円(154円×3個)、ツマミの送料480円(送料のほうが高い!)、ダルマ画鋲(クリア)108円、家にあった瞬間接着剤の合計1,050円です。

f:id:kminebg1110:20150621092756j:plain



▼夜間、証明オン時。純正同様、オレンジ証明が透けています。
f:id:kminebg1110:20150623221446j:image

では作成方法です。半年ほど前に作製したため、工程の写真はなく、予備で購入したツマミを使用した、あり合わせの写真であることを、ご了承ください。

スポンサーリンク

 材料の調達

ツマミは「共立エレショップ」のWebサイトより以下を購入。ダルマ画鋲は100均にて購入です。



(ツマミ)40mm ローレットシルバー / 40×19BL、商品コード 98U416



▼私の購入先はこちら

【共立エレショップ】>> ツマミ 40mm(ローレット)シルバー: 【能動・受動・機構パーツ】 << 電子部品,半導体,キットの通販



ダルマ画鋲は以下のものを購入。これはツマミに穴を開け、夜間照明を透過させるためのものです。画鋲ではなく、ツマミに穴あけのみ、またはクリアのアクリル棒を使用される方が多いのですが、私は完成度を高めるべく(先端は平丸にしたかった)、クリアの画鋲を使用しました。



f:id:kminebg1110:20150623221606j:image

作製手順 その(1)、サイズ合わせ

以下の写真で察しがつく方もいらっしゃるかと思いますが、純正のダイヤルに今回購入したツマミを合体させています。合体させるにあたり、ツマミの一部を削る、純正ダイヤルの外径とツマミの内径が多少合わないため、純正ダイヤルを少し削る作業が必要となります。パネルから純正ツマミの外し方ですが、ツマミを引っ張ると簡単に外れます。



f:id:kminebg1110:20150623221714j:image



まずは、ツマミ裏側・写真の白色十字の部分を、純正ダイヤルがピッタリ嵌まり込むように削ります。私はニッパーで強引に削りました。次に、写真はありませんが、純正ダイヤルの外径を、ツマミの内径に合うよう丁寧に削ります。私はある程度のところまでは棒ヤスリにて大胆に削り、もう少しでピッタリ!というところで紙ヤスリを使用しました。



f:id:kminebg1110:20150623222428j:image

作製手順 その(2)、合体前の照明透過用穴あけ

純正ダイヤル・購入したツマミの合体には、瞬間接着剤を使用しましたが、その前に

夜間の各ダイヤルの照明が透過するように穴あけが必要(純正ダイヤル・ツマミの双方とも)です。私は3ミリのドリルを使用し穴あけを行いました。

それぞれに穴あけした写真があればよかったのですが、撮影していませんでした。

作製手順 その(3)、ツマミの穴に画鋲を埋め込み

下記写真のほぼ真ん中でニッパーを利用して切り取ります。使用するのは左から半分のみです。先端の平丸部分はそのまま生かし、円柱部分はツマミに空けた穴にあうようヤスリで削ります。ややきつめに穴と画鋲があうところで、接着剤でツマミに画鋲を付けます。

f:id:kminebg1110:20150623222439j:image

組み合わせ

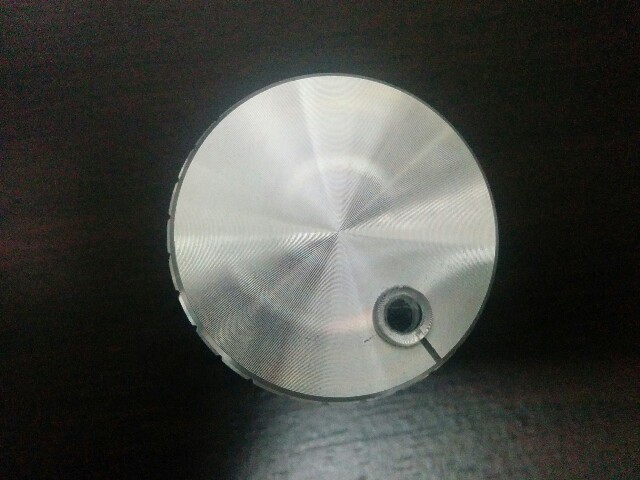

側面部分はプラスチックですが、表面のみアルミです。ツマミに穴あけを行うと、穴自体が小さいため、どうしても真円とはなりません(表面がささくれてしまいます)。このため、クリア画鋲を使用し、歪な穴を隠しアフターパーツっぽく仕上げています。



f:id:kminebg1110:20150623221733j:image

完成度は高いと思いますが、どうも家族の反応がイマイチです。作製したダイヤルの仕上がり云々ではなく、どうも黒のインテリアにアルミパーツはイマイチと思っているようです。「みんカラ・コペン」に同種のもの(私は投稿していません)が出まわっており、そちらではかなり評価は高いのですが・・・。



f:id:kminebg1110:20150623221829j:image
以上となりますが、3個で1,000円ちょっとで可能な、しかもお手軽DIY。先述のとおり、家族の評判がイマイチであり、完全に自己満足の世界です。
