先日の記事「レヴォーグ、1.6GTのブースト圧をスマホに表示してみた」にてご紹介の「OBD2 スマホアプリ」の続編です。
コペンでは車両との通信設定の関係で、国内外で人気のあるスマホアプリ「Torque」が使えませんでしたが、レヴォーグでは使用できます。このアプリは無料版と有料版がありますが、無料版でデザイン変更など試してみたところ、これがかなり面白いです。
無料版でこれだけの機能・デザイン等の変更ができるのでしたら、有料版はかなり期待できます。先の記事にて、レヴォーグで機能することは実証済ですので、ここでは主としてデザインの設定のご説明です。
Torque、インストール後の設定・デザインの変更方法
▼画像① こちらは、ブースト計について、3種類の表示を行ったものです。左上はDisplay、左下はGraph、右はDialです。
▼画像② まずは、赤枠の設定アイコンをタッチします。
![f:id:kminebg1110:20150830220455j:image f:id:kminebg1110:20150830220455j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220455.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220455j:image f:id:kminebg1110:20150830220455j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220455.jpg?w=351&ssl=1)
▼画像③ Settingsをタッチ。

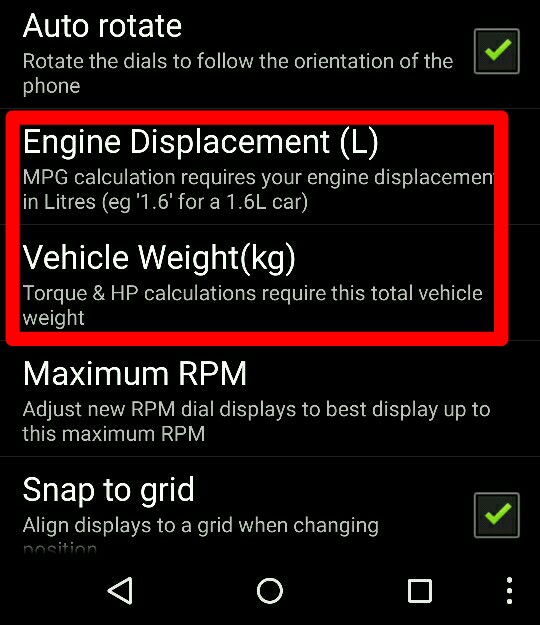

▼画像④ 赤枠を順番にタッチし、画像⑤⑥のとおり、排気量、重量を入力します。
![f:id:kminebg1110:20150830220538j:image f:id:kminebg1110:20150830220538j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220538.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220538j:image f:id:kminebg1110:20150830220538j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220538.jpg?w=350&ssl=1)

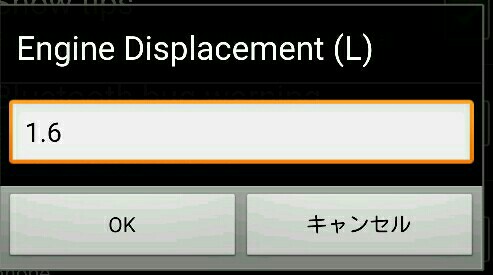

▼画像⑤ 排気量をリットル単位で入力。
![f:id:kminebg1110:20150830220555j:image f:id:kminebg1110:20150830220555j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220555.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220555j:image f:id:kminebg1110:20150830220555j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220555.jpg?w=350&ssl=1)

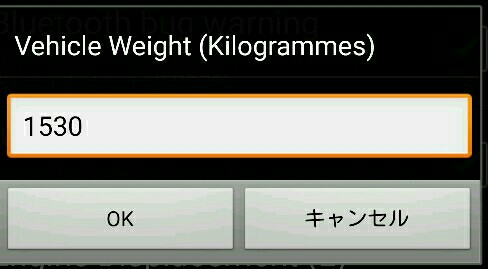

▼画像⑥ 車両の重量を入力。
![f:id:kminebg1110:20150830220610j:image f:id:kminebg1110:20150830220610j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220610.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220610j:image f:id:kminebg1110:20150830220610j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220610.jpg?w=350&ssl=1)

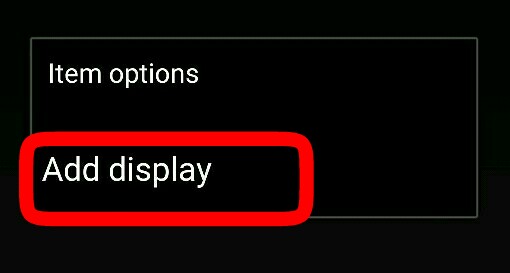

▼画像⑦ メーター等の表示を行います。画像②の画面を長押しすると下記の画面となり、赤枠をタッチ。
![f:id:kminebg1110:20150830220636j:image f:id:kminebg1110:20150830220636j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220636.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220636j:image f:id:kminebg1110:20150830220636j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220636.jpg?w=351&ssl=1)

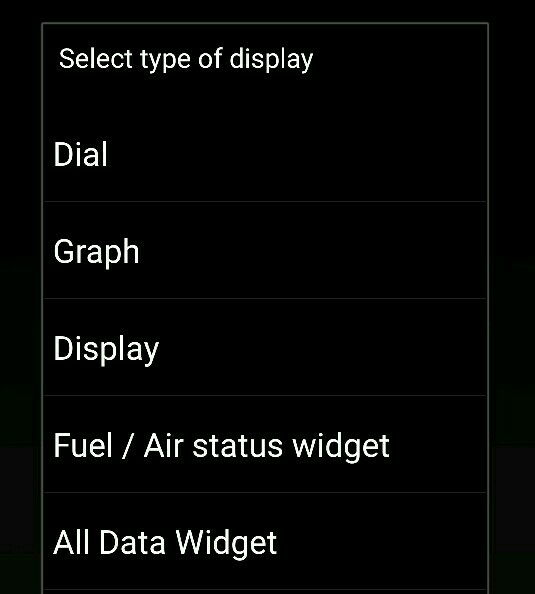

▼画像⑧ Dial、Graph、Displayなど表示させたいものを選択。それぞれの例は画像①を参照ください。
![f:id:kminebg1110:20150830220710j:image f:id:kminebg1110:20150830220710j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220710.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220710j:image f:id:kminebg1110:20150830220710j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220710.jpg?w=350&ssl=1)
▼画像⑨ Dialを選択した例です。なお、大きさは大中小の3種類から選択てまきます。
![f:id:kminebg1110:20150830220724j:image f:id:kminebg1110:20150830220724j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220724.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220724j:image f:id:kminebg1110:20150830220724j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220724.jpg?w=351&ssl=1)

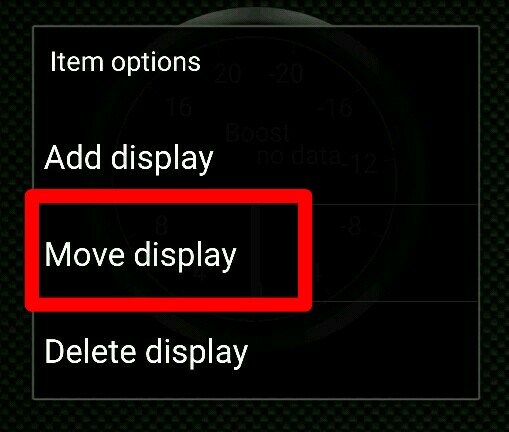

▼画像⑩ 任意の場所に移動したい場合、または削除したい場合には、メーターなどを長押しし、子画面を表示。移動の場合には赤枠を選択します。すると画像⑪の状態になります。
![f:id:kminebg1110:20150830220749j:image f:id:kminebg1110:20150830220749j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220749.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220749j:image f:id:kminebg1110:20150830220749j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220749.jpg?w=351&ssl=1)

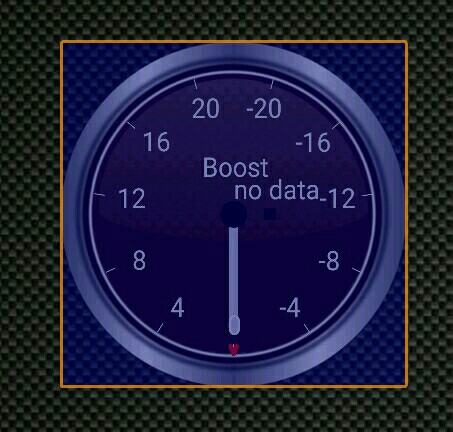

▼画像⑪ 移動したい場所へドラッグ。
![f:id:kminebg1110:20150830220802j:image f:id:kminebg1110:20150830220802j:image](https://i2.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220802.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220802j:image f:id:kminebg1110:20150830220802j:image](https://i2.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220802.jpg?w=351&ssl=1)

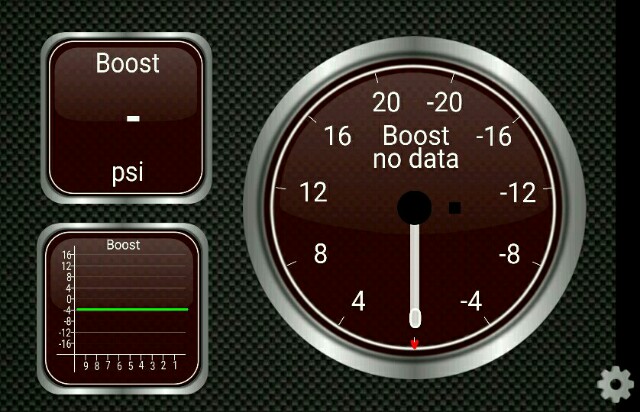

▼画像⑫ ブースト計を3種類表示した例。
![f:id:kminebg1110:20150830220815j:image f:id:kminebg1110:20150830220815j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220815.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220815j:image f:id:kminebg1110:20150830220815j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220815.jpg?w=351&ssl=1)

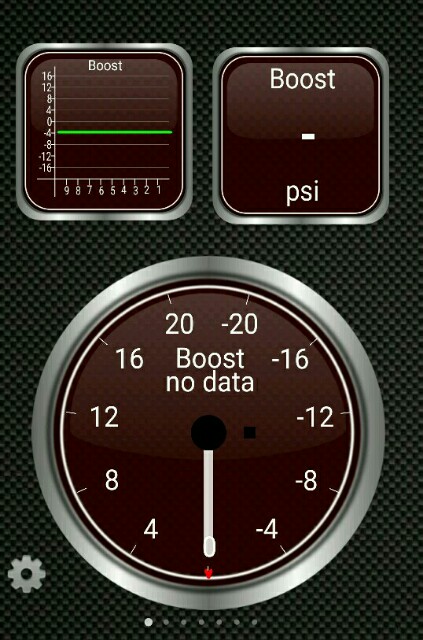

▼画像⑬ こちらは縦表示。
![f:id:kminebg1110:20150830220827j:image f:id:kminebg1110:20150830220827j:image](https://i2.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220827.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220827j:image f:id:kminebg1110:20150830220827j:image](https://i2.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220827.jpg?w=350&ssl=1)

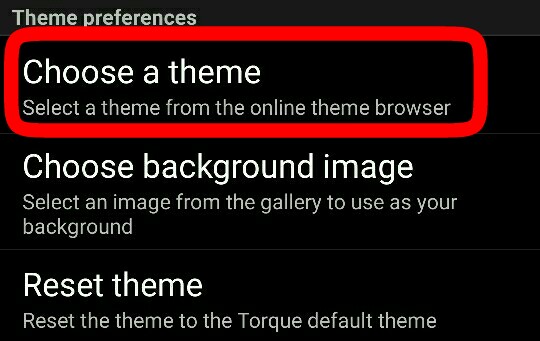

▼画像⑭ デザインを変更する場合には、画像③のSettingから赤枠をタッチ。
![f:id:kminebg1110:20150830220856j:image f:id:kminebg1110:20150830220856j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220856.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220856j:image f:id:kminebg1110:20150830220856j:image](https://i1.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220856.jpg?w=350&ssl=1)

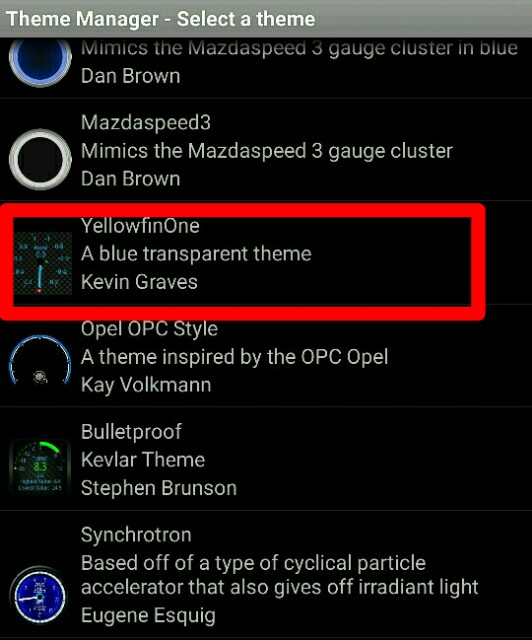

▼画像⑮ 以下の一覧、またはGoogle Playから直接、お好みのデザインをダウンロードします。
![f:id:kminebg1110:20150830220906j:image f:id:kminebg1110:20150830220906j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220906.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150830220906j:image f:id:kminebg1110:20150830220906j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220906.jpg?w=350&ssl=1)

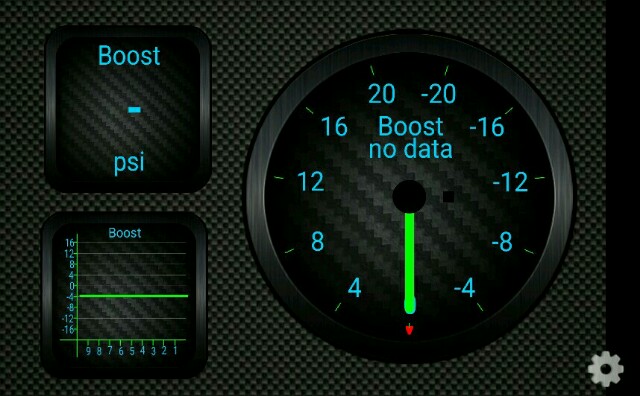

▼サンプルデザイン その1
![f:id:kminebg1110:20150830220921j:image f:id:kminebg1110:20150830220921j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220921.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220921j:image f:id:kminebg1110:20150830220921j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220921.jpg?w=351&ssl=1)

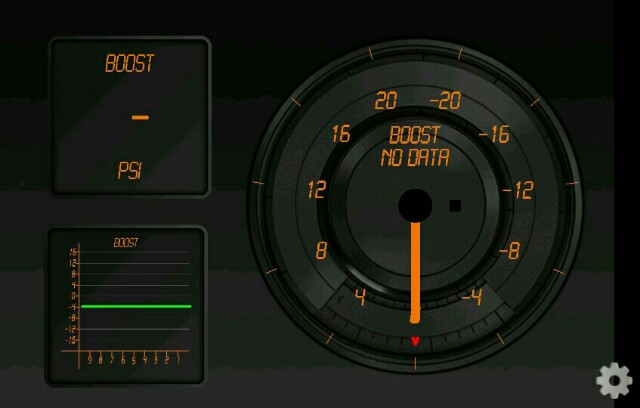

▼サンプルデザイン その2。こちらはGoogle Playからダウンロードしたもの。
![f:id:kminebg1110:20150830220442j:image f:id:kminebg1110:20150830220442j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220442.jpg?w=351&ssl=1)
![f:id:kminebg1110:20150830220442j:image f:id:kminebg1110:20150830220442j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220442.jpg?w=351&ssl=1)
▼サンプルデザイン その3。こちらもお気に入り。
![f:id:kminebg1110:20150831074622j:image f:id:kminebg1110:20150831074622j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150831/20150831074622.jpg?w=349&ssl=1)
![f:id:kminebg1110:20150831074622j:image f:id:kminebg1110:20150831074622j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150831/20150831074622.jpg?w=349&ssl=1)

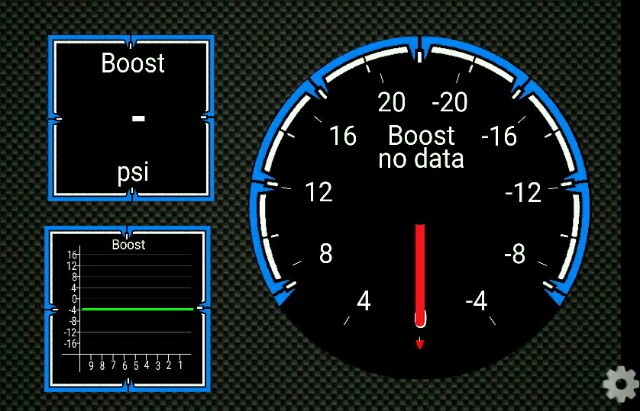

▼サンプルデザイン その4
![f:id:kminebg1110:20150831074641j:image f:id:kminebg1110:20150831074641j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150831/20150831074641.jpg?w=350&ssl=1)
![f:id:kminebg1110:20150831074641j:image f:id:kminebg1110:20150831074641j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150831/20150831074641.jpg?w=350&ssl=1)

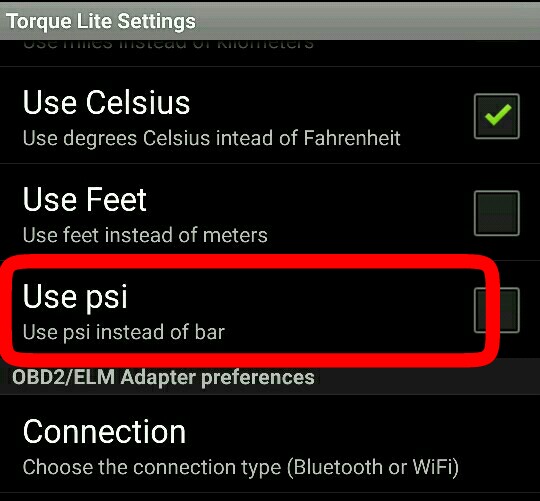

なお、ブースト表示は画像のとおりpsi表示になっていますが、以下のとおりbar表示もできます。
![f:id:kminebg1110:20150830220948j:image f:id:kminebg1110:20150830220948j:image](https://i0.wp.com/cdn-ak.f.st-hatena.com/images/fotolife/k/kminebg1110/20150830/20150830220948.jpg?w=350&ssl=1)
